＜二種類の抵抗の存在を示唆する実験＞
実験2では0.001 mol/L の食塩水に 2本のグラファイト電極を間隔 d で浸して抵抗を測りました。電極面での電子移動に起因する抵抗ρと溶液内の抵抗Rbulkとの直列接続の式で実験結果が説明できました。
|

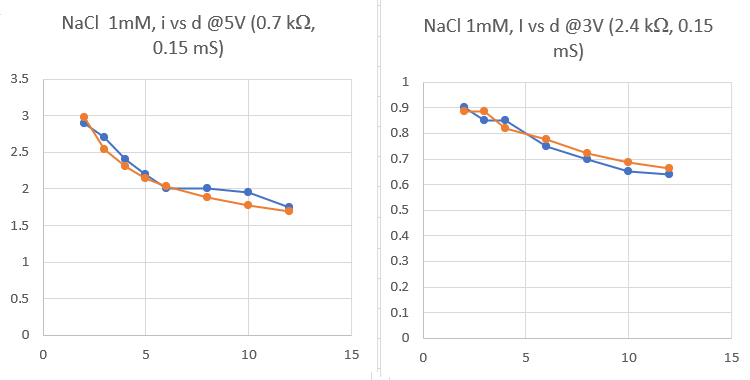

＜V0=3ボルト(左)と5ボルト（右）における電流Iの距離d依存性＞
|
|
＜電気化学系を等価回路で表わす＞

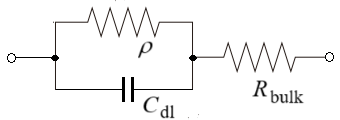

電極での電子移動に由来する抵抗ρ(Faraday抵抗とも呼ばれます)と電解質溶液の抵抗RbulkとPart (1)で求めた電気二重層の静電容量Cdlでもって回路を組めば右の等価回路ができます。 これを検証するには回路の複素インピーダンス (Re Z,Im Z) を周波数Ωに対してプロットします(Cole-Cole図とかNyquistプロッット)と呼ばれます。実際には低周波部分で不一致が目立ちます。 |
＜実験から推論できる等価回路＞
|
|
＜Wolfram code (chemistry_ionsoln.nb)＞

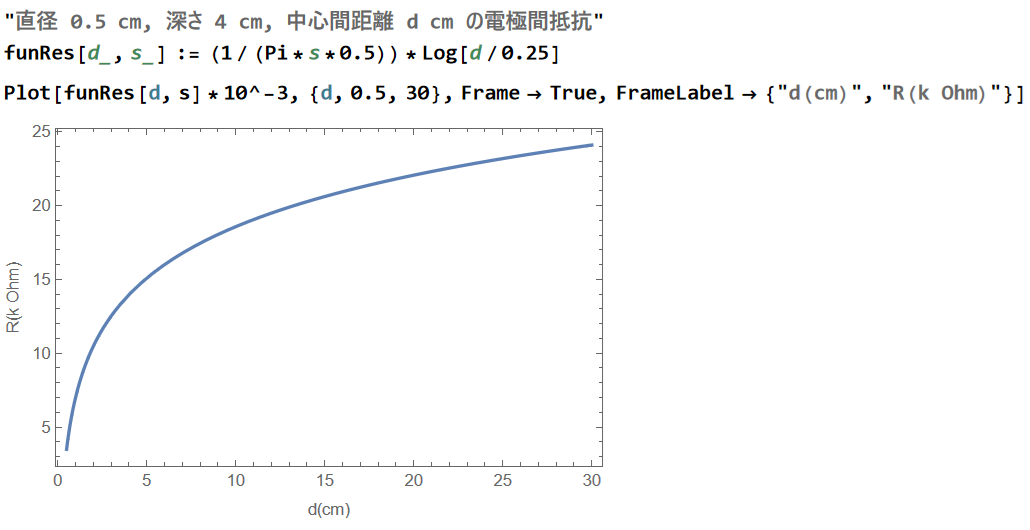

次のコードはRbulkの電極間距離依存性を出します。

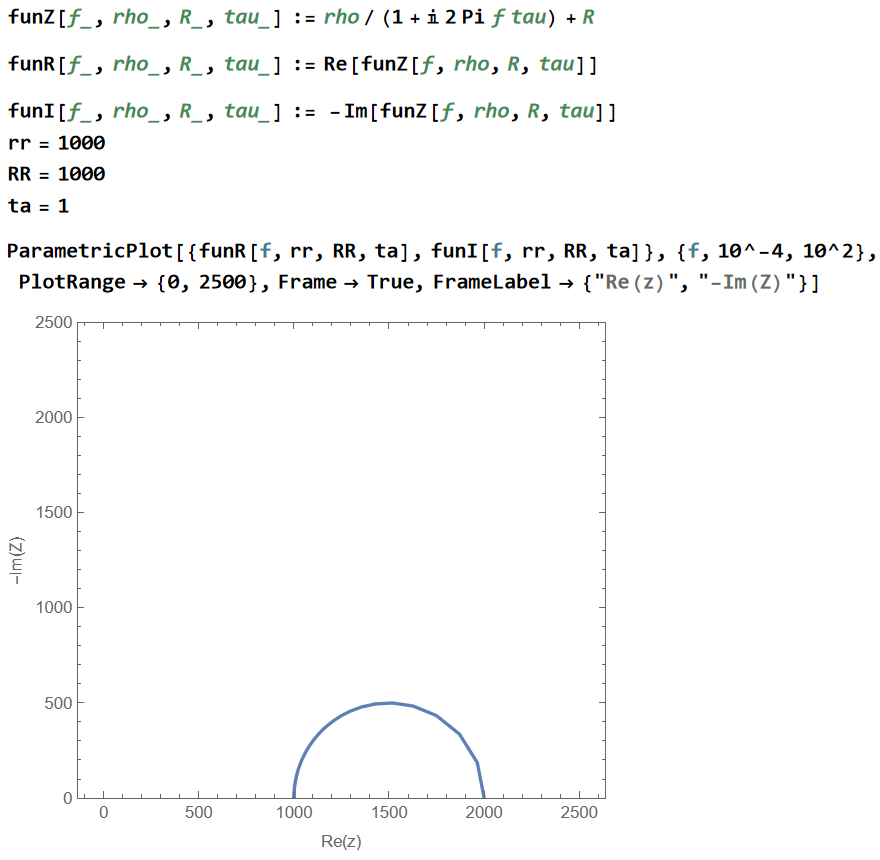

次のコードで上の等価回路の Cole-Cole図を描きます。
|
|
